电压范围介于 400 至 2500VA 之间的小型 UPS 机，通常在市电断电时用于向一台或多台个人计算机提供备用电源。这些 UPS 机通常装有预期寿命 3 至 5 年的内置C&D蓄电池，并定量提供 5 至 45 分钟的备用工作时间。用户可将其用于长期（甚至可能每天）频繁市电断电的场所运行，可能由于缺乏备用发电机，因此他们希望将 UPS 用作替代电源。

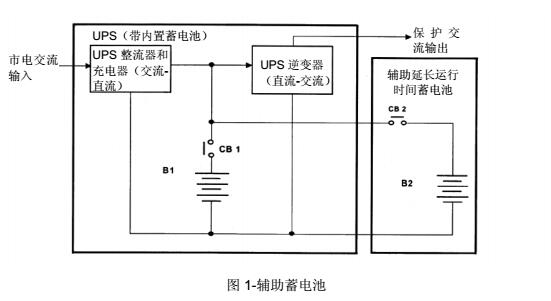

解决办法呢？加装一块相同电压的并联C&D大力神蓄电池。当然，加装的并联C&D大力神蓄电池将外接至 UPS 机，最常见的解决办法如图 1 所示。

在加装外接C&D大力神蓄电池的情况，决定实际配置时需考虑若干问题。这些问题包括：

1.UPS 电子元件在不过热的情况下长期运行的能力。

2.UPS 充电电路在所需再充电时间内对附加蓄电池再充电的能力。

3.将附加C&D大力神蓄电池与 UPS 内置C&D大力神蓄电池隔离，防止一串中的单格电池短路影响另一串。

4.UPS 连接器C&D大力神蓄电池，以及与附加C&D大力神蓄电池预期放电和再充电电流有关的线径。

5.装于外壳上的附加C&D大力神蓄电池的适当通风。

如图 1 所示的配置无疑最易于实施，但是，其假设前提为 UPS 整流器具有向逆变器供电、再充电内置C&D大力神蓄电池以及对辅助C&D大力神蓄电池再充电的充足安培输出量。用于此配置以及图 2 中的配置，UPS 整流器的辅助C&D大力神蓄电池每 1000 安时容量应有最小 2 安培的备用电流。此最小备用电流应提供用于 72 小时内对辅助C&D大力神蓄电池进行再充电。

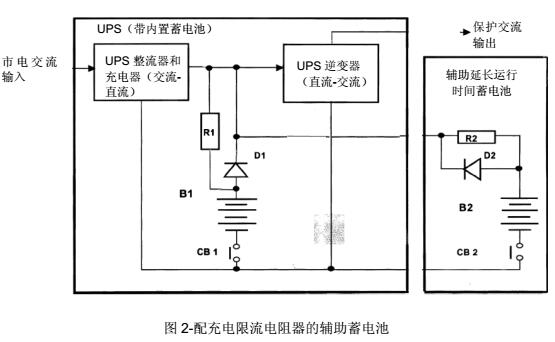

如果 UPS 内部整流器的电流容量有限，C&D大力神蓄电池的再充电电流可如图 2 所示用电阻器（R1和 R2）予以限定。例如，假设 UPS 整流器只有 2 安培可用于对独立的 10 安时容量C&D大力神蓄电池充电，并假设并联加装一块 40 安时蓄电池用作外接蓄电池。在这种情况，应在两个蓄电池之间按其容量比例分配受限的可用充电电流。此时，1/5 再充电电流（0.4 安培）应供往内置的 10 安时蓄电池，而 4/5 再充电电流（1.6 安培）应供往外接的 40 安时蓄电池。限流电阻值将根据以下要求进行计算：当全充电电压施加于已放电C&D大力神蓄电池且为开路电压值时，将涌流限定在期望值。电阻散热能力值（瓦特数）仅是电压降乘以更大电流（V*I）或更大电流平方乘以电阻（I2R）的乘积。

例如，假设 24 单格电池系统的每单格充电电压为 2.3 伏特或 55.2VDC。最坏的情况是用于 24 单格电池系统的已放电蓄电池开路电压为每电池 1.96V 或 47VDC。 内置的 10 安时C&D大力神蓄电池限流电阻值将计算如下：

R1=(55.2-47)VDC/0.4 安培

R1=20.5 欧姆
R2=5.1 欧姆

WR2=(55.2-47)VDCX1.6 安培

WR2=13.1 瓦特最小值

放电过程中，C&D大力神蓄电池将通过二极管 D1 和 D2 供电，因此可消除压降，若通过 R1 和 R2 供电则会产生压降。

采用其它可行的限流方式情况下，使用电阻器也许最简单、最廉价；不过，它会增加再充电时间。此外，如果采用电阻限流，那么产生热量的电阻不得安装在蓄电池附近。

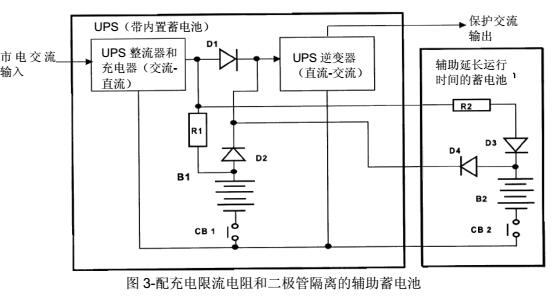

尽管图 1 和图 2 的配置切实可行，但它们有一大共同缺陷：它们无法将两个蓄电池系统相互隔离。因此，如果一C&D大力神蓄电池组中有一单格电池短路，则会致使并联连接的另一C&D大力神蓄电池组放电。这可能是一个大问题，尤其是在两个C&D大力神蓄电池系统有不同的使用寿命或使用历史的情况。这一缺陷可如图 3 所示进行校正。

在此配置中，电阻器 R1 和 R2（如图 2 所示）限制至各个C&D大力神蓄电池（2 个）的充电电流。但是 D1、D2 和 D4 的作用可防止任何一个C&D大力神蓄电池发生短路，以免导致另一C&D大力神蓄电池放电。

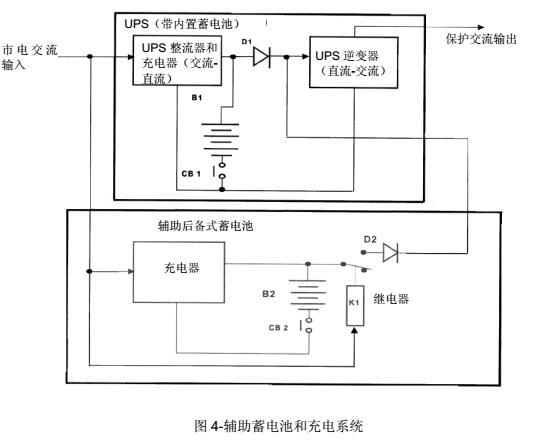

当UPS 内部充电器没有足够安培容量可在合理的时间内对辅助C&D大力神蓄电池再充电时，则需要在外部组合件中配置一件辅助充电器。该配置将与图 4 所示相类似。如图所示，通过市电继电器常闭触点（或固态开关），辅助C&D大力神蓄电池和充电器可在市电断电之前与 UPS 完全隔离。在市电断电时，该继电器 K1 将断开，常闭（NC）触点将会闭合，而辅助蓄电池与 UPS 内置C&D大力神蓄电池实现并联。
如果 UPS 内置C&D大力神蓄电池充电电压调节至稍高于辅助蓄电池所使用的（例如 2.25v/c）电压值时（例如 2.3v/c），市电继电器 K1 则可以忽略不计。在这种情况中，二极管 D2 在市电断电之前为反向偏流，断电时将为正向偏流并将其负载电流份额路由至 UPS 逆变器。此外，二极管 D1 和 D2 的布置也将两个蓄电池系统隔离，防止一串中的电池短路而影响另一串。这也许是所有配置中最简单的，但是，充电器输出电压的相关设定值相当关键。

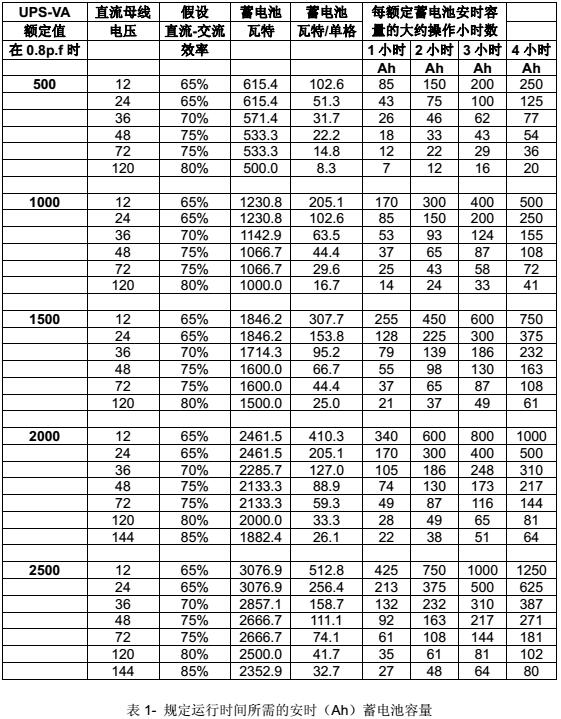

表 1 确定了约为 20 小时的C&D大力神电池所需额定安时容量，用于为标有 VA 额定值、功率因子（pf）、交直流逆变器效率和直流母线电压的 UPS 系统提供已标注的操作时间。
加入相同电压的并联C&D大力神蓄电池串时，各电池串应单独接线至公共连接点，且应包括独立的串过流保护功能。
